大学教育推進機構で保存している実験機器の紹介¶

鶴甲第一キャンパスC201講義室前に展示している実験器具等の紹介です。

📐計測機器¶

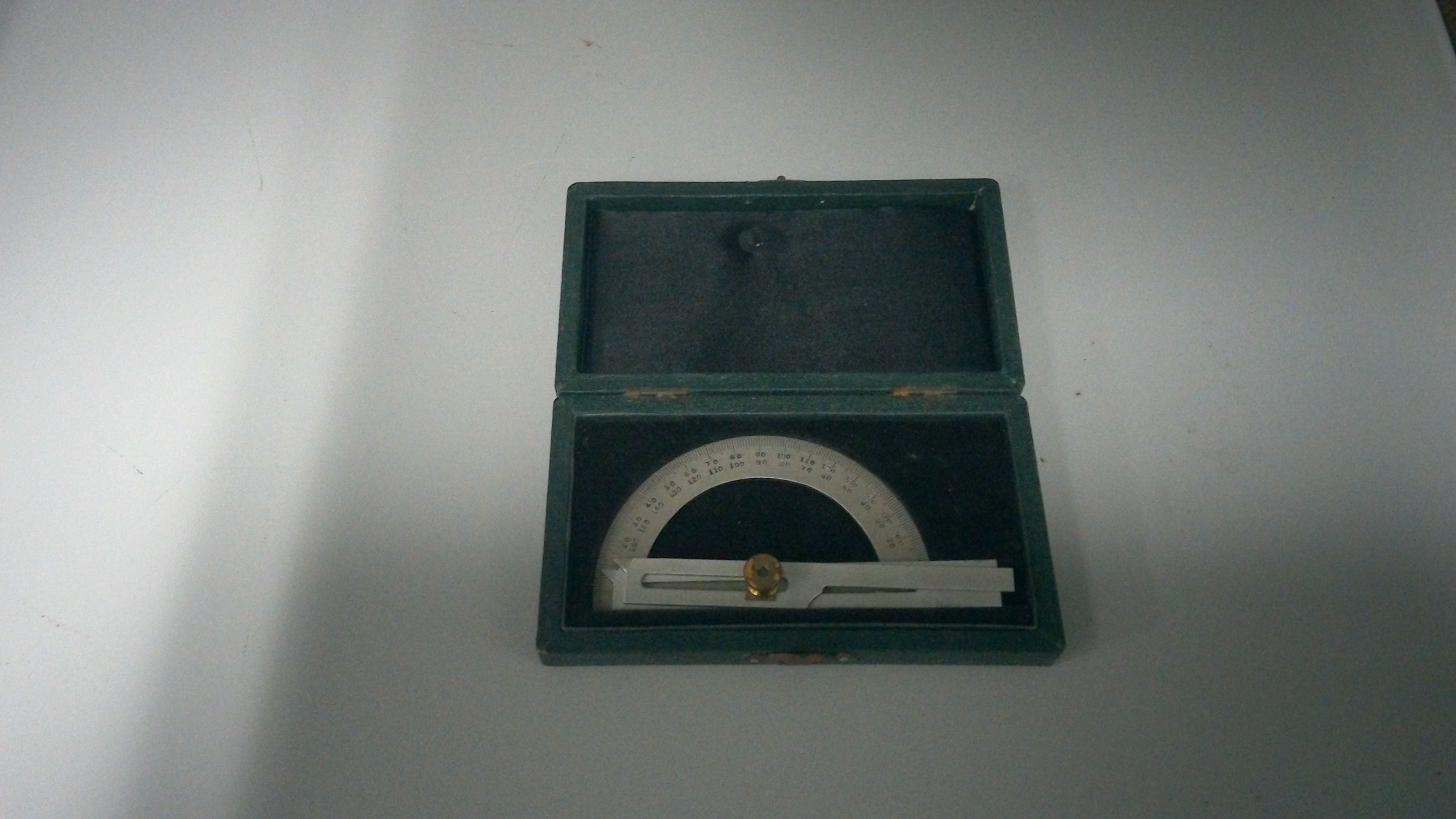

プロトラクター（角度測定器）¶

物体の角度を計測するための道具である。プロトラクターとは（シンワ） alt プロトラクター

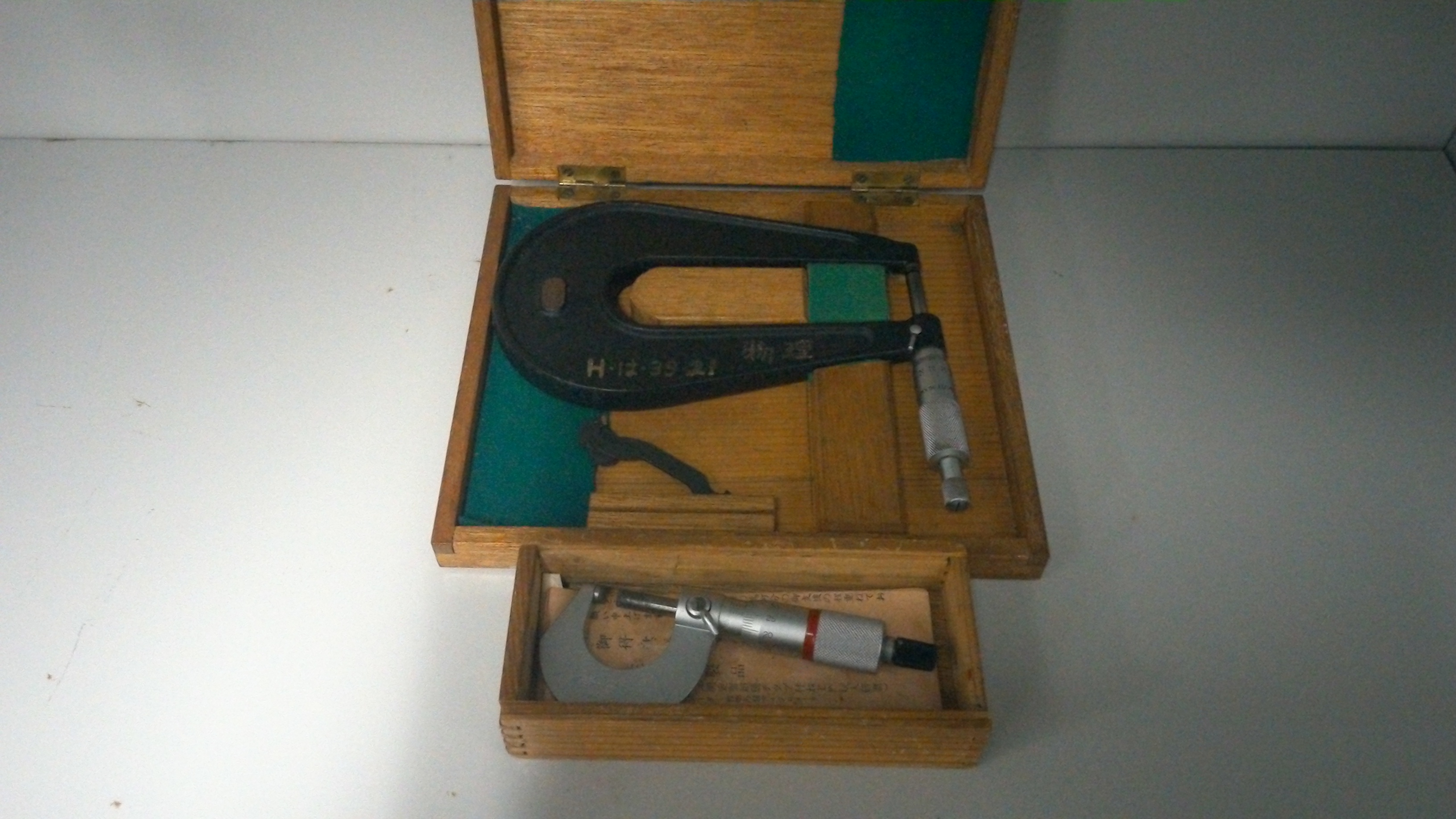

マイクロメーター ¶

長さを精密に測るための道具である。最小読み取り量は0.01 mmである。大きいものは鉄板用と書かれており鉄板に挟みやすいようになっている。 (MiSUMiサイト) alt マイクロメーター　

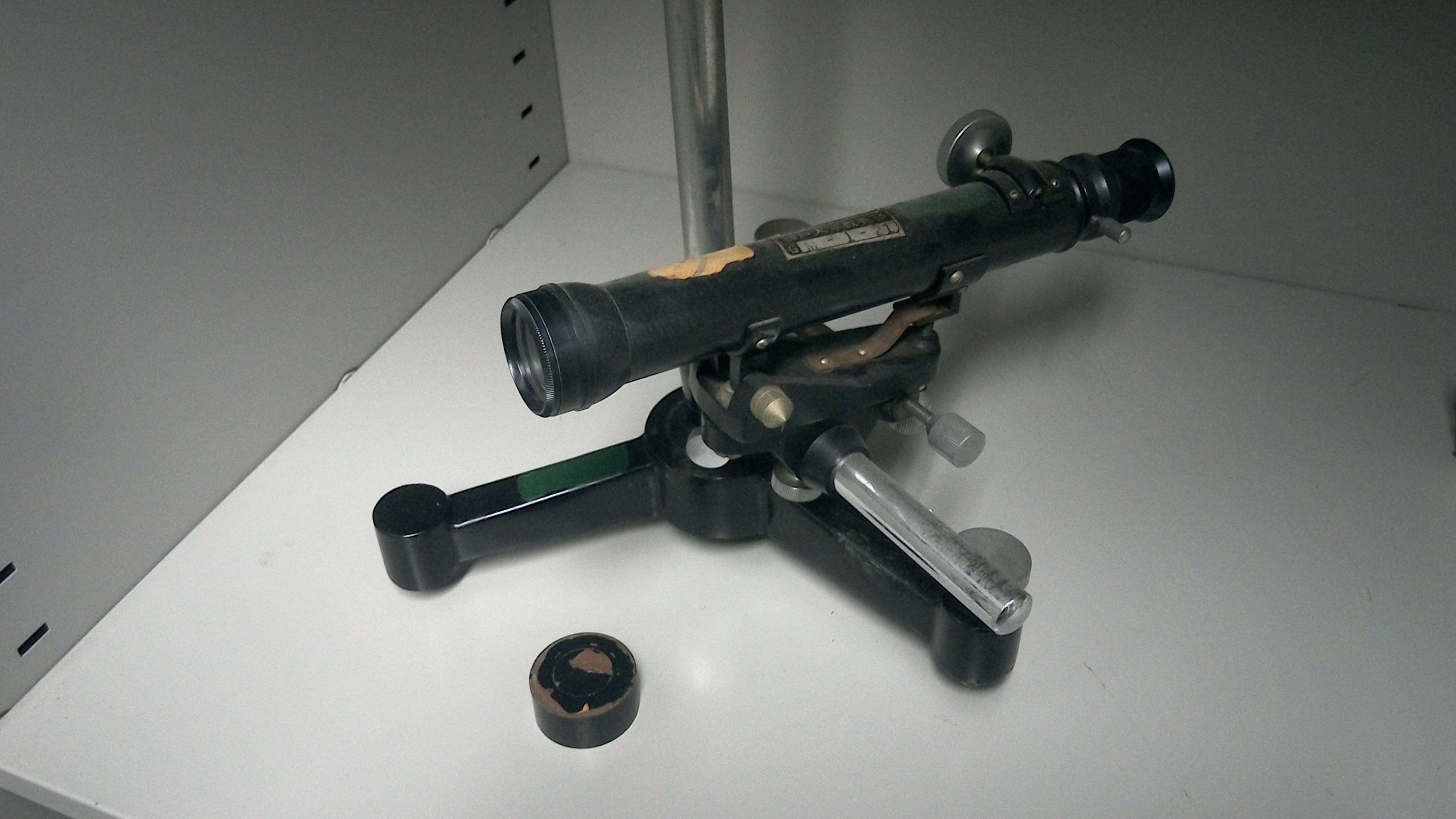

カセトメーター ¶

鉛直方向の長さを測定するための道具である。上下方向に動く望遠鏡に目盛りがついている。 (コトバンク) alt カセトメーター　

アムスラーの面積計（プラニメータ）¶

先端についてる針で平面上の図形の輪郭をなぞってローラーの回転数から面積を求めるものである。リニア型とポーラー型があるが測定原理はほぼ同じである。これはポーラー型であり、19世紀中ごろにアムスラーによって発明された。測定原理の証明（Qiita記事） alt 面積計　

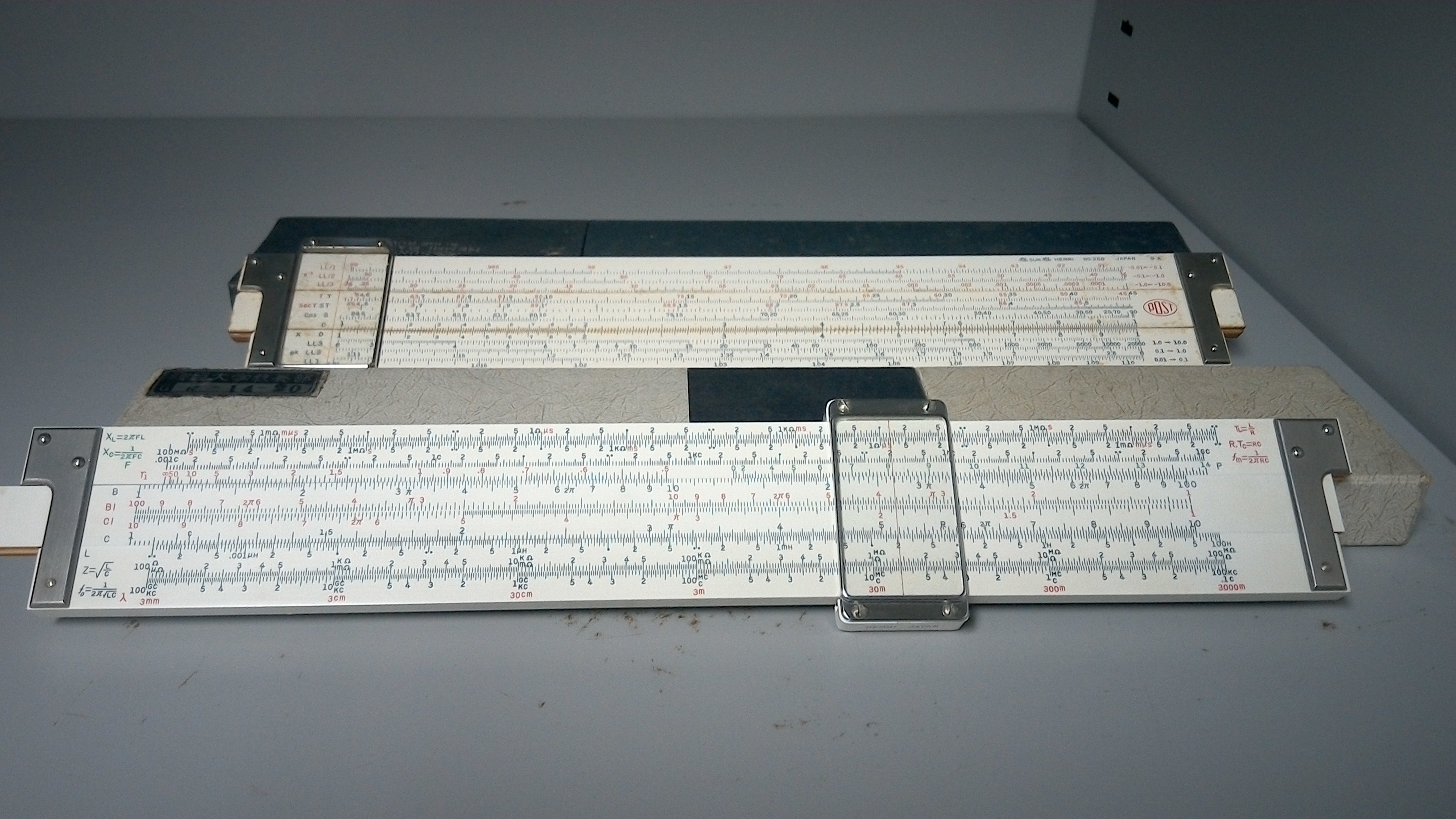

計算尺 ¶

可動式の尺を計算したい目盛りにあわせ、答えとなる目盛りを読み取ることで、掛け算、割り算、平方根などが計算できるものである。 (pi-sliderule.net) alt 計算尺　

⚖️力学¶

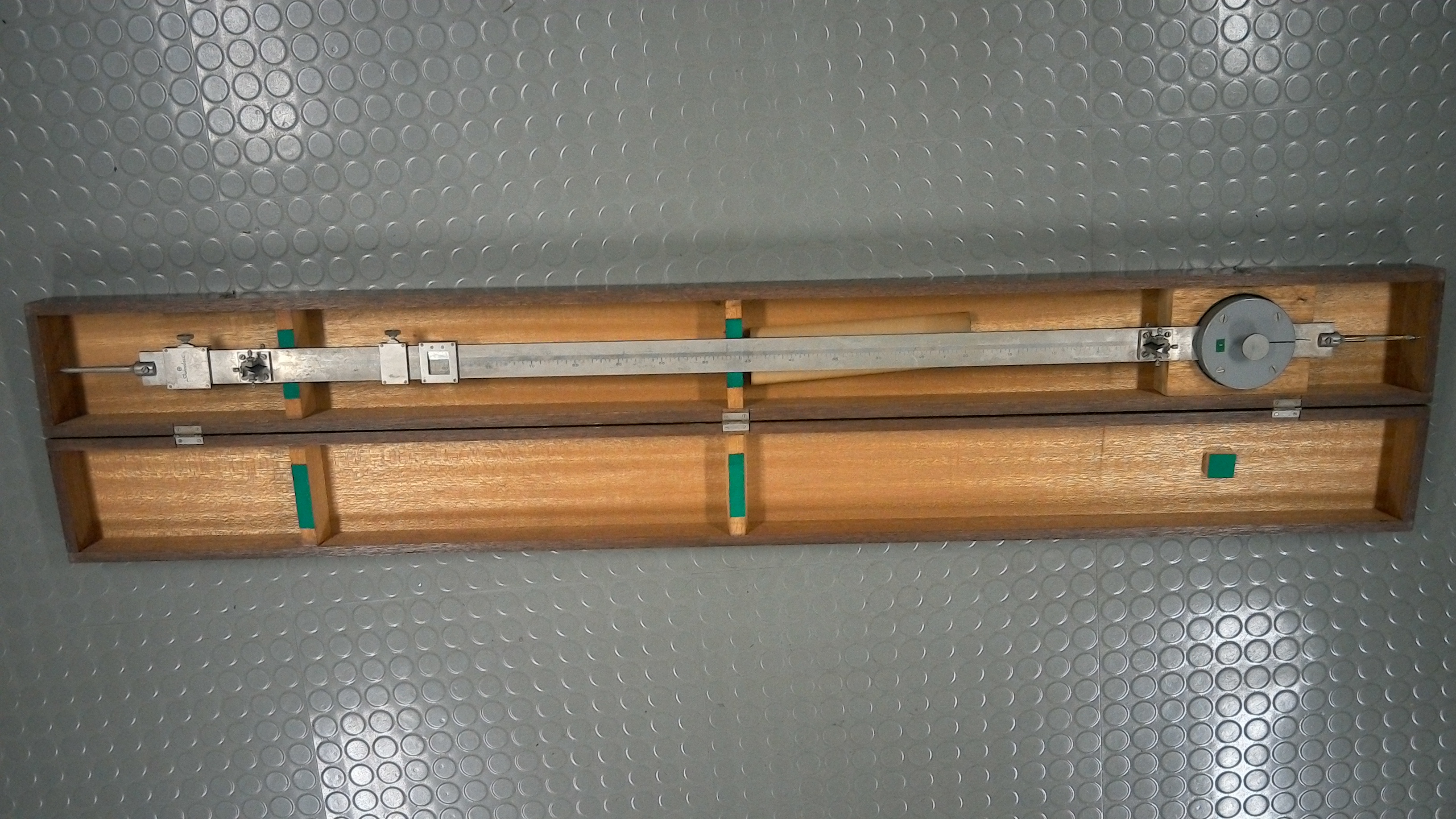

ケーターの可逆振り子 ¶

支点が２つありどちらを支点にしても振り子として振動させることができる。単振り子の場合、重力加速度を得るために重心の位置を正確に求める必要があるが、この可逆振り子は支点間の距離が分かればよいため高精度な重力加速度が得られる。 (3B Scientfic Experiments) alt ケーターの可逆振り子　

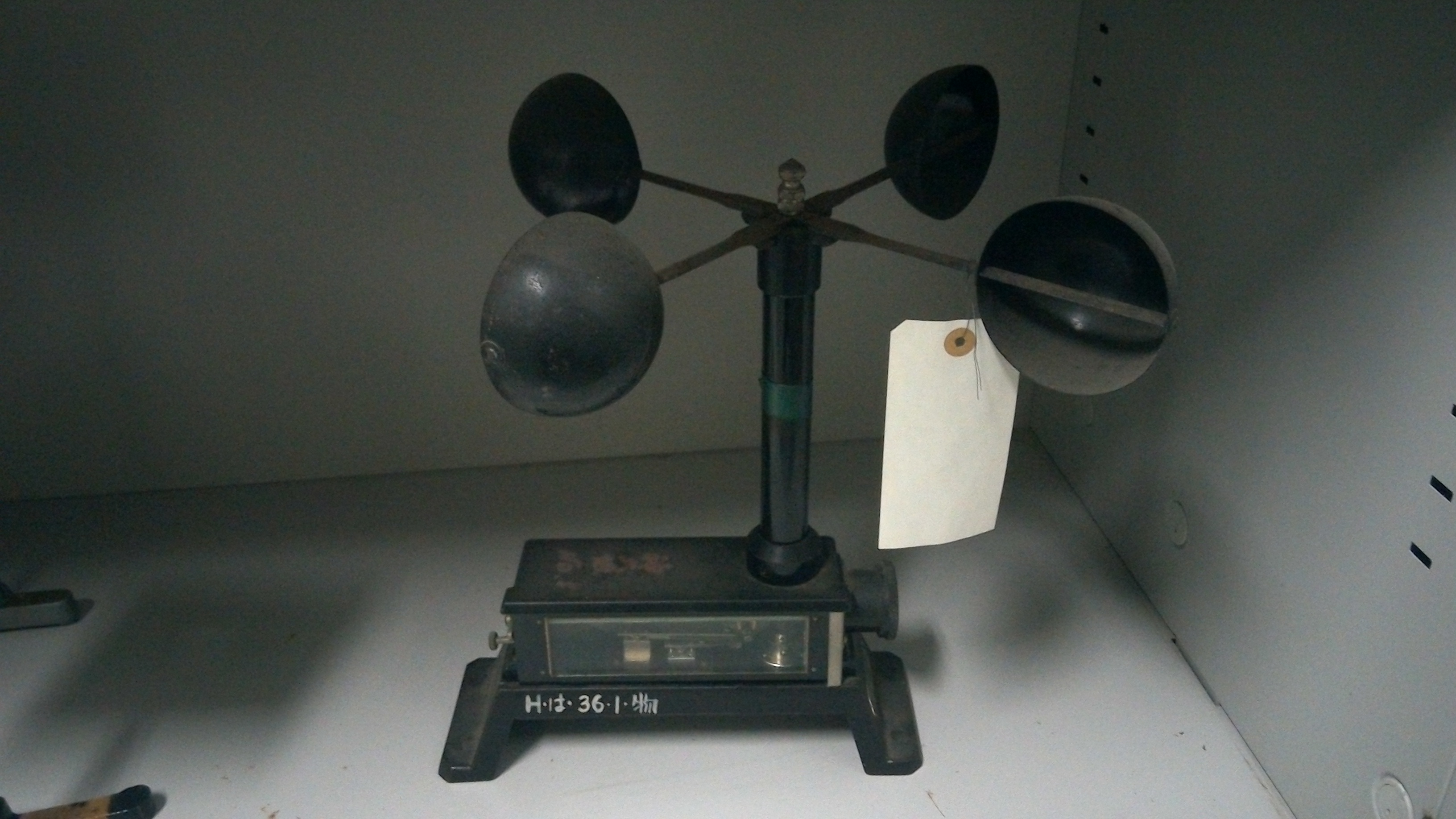

ロビンソン風速計 ¶

風によって軸が回転し、その積算の回転数が歯車の仕掛けによって表示される。一定時間の回転数を求めそこから風速を求める。風速計(Wikipedia) alt 風速計　

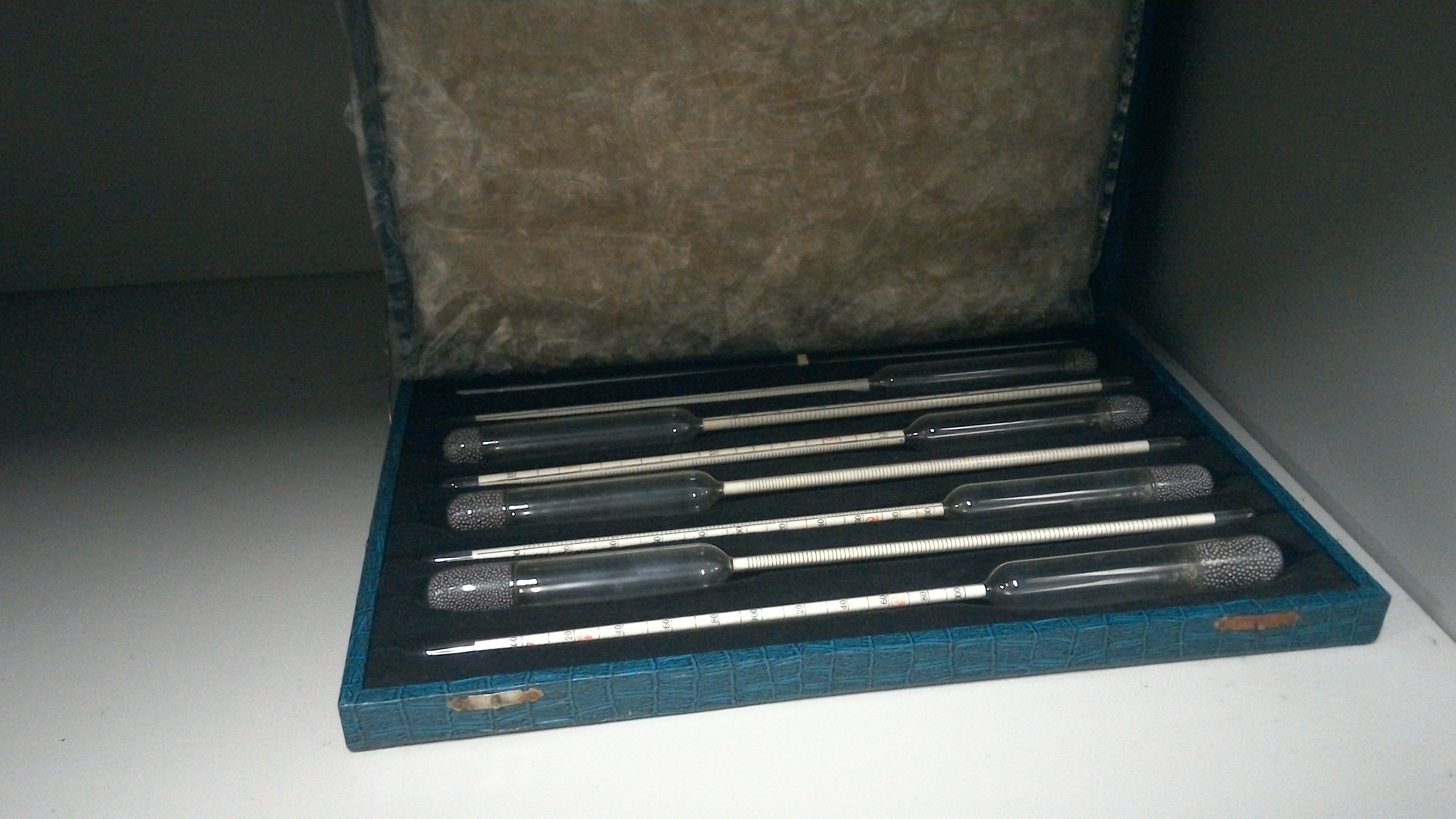

標準比重計 ¶

液体の比重を測定できる。金属の粒が入ったほうを下にして液に浮かべ、液面と接する目盛りを読んで比重を求める。
比重計解説（横田計器製作所） alt 標準比重計　

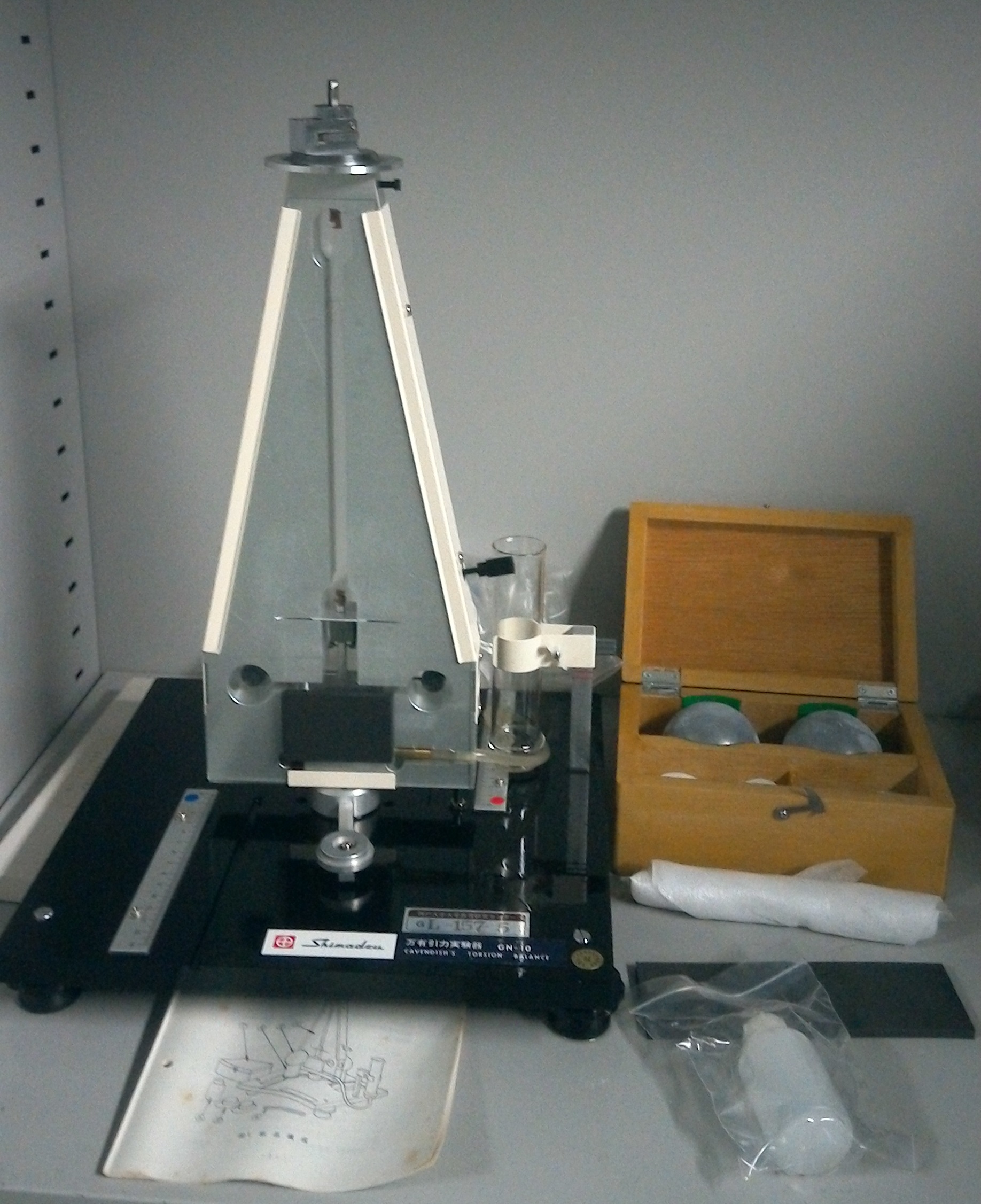

万有引力実験器（キャベンディッシュ装置）¶

ばねばかりを使って金属球同士にはたらく万有引力が測定できる。
キャベンディッシュの測定実験について(FNの高校物理) alt 万有引力実験器　

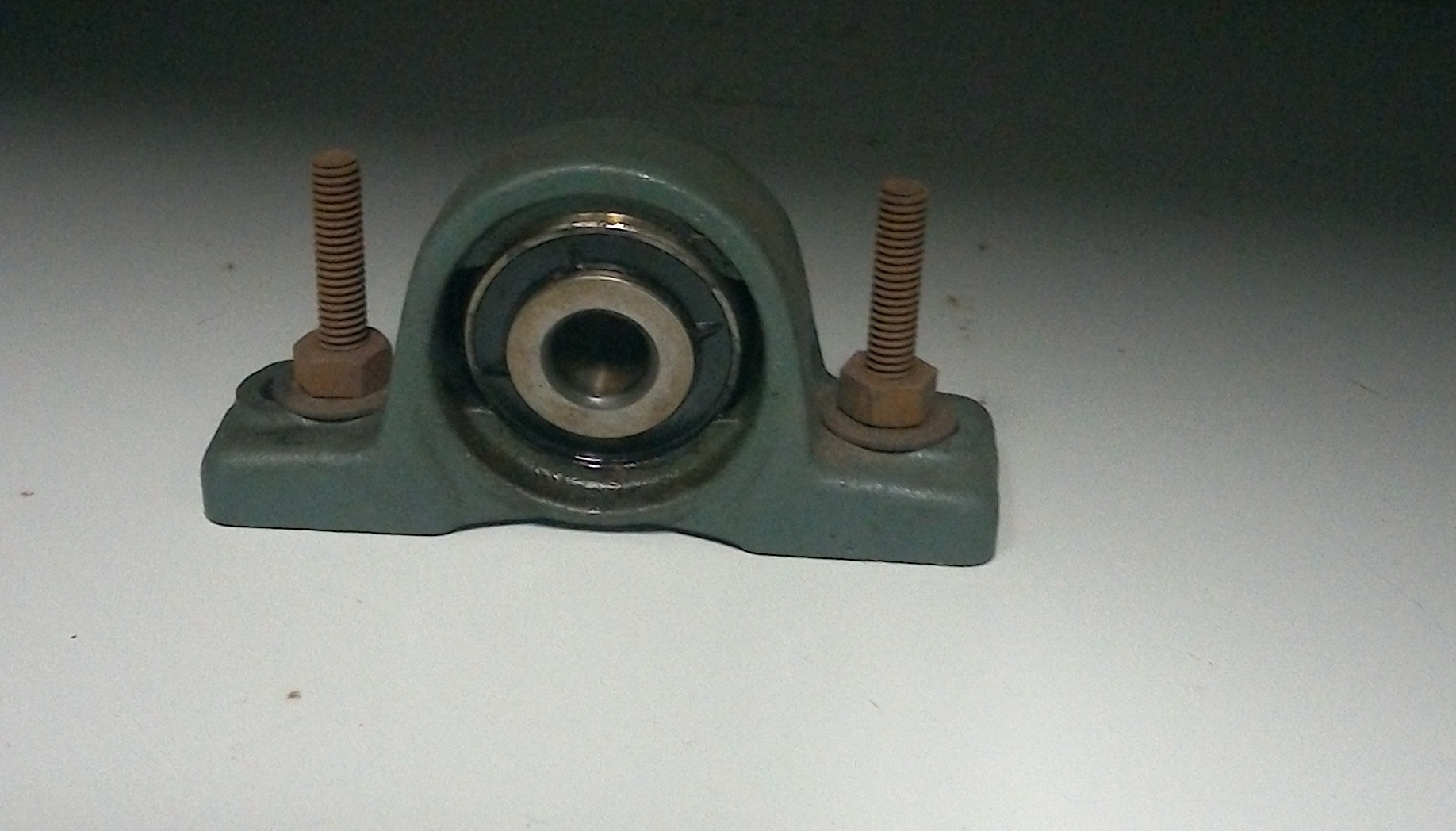

軸受け（ベアリング）¶

回転する軸をささえるものであって、中にボールがあり摩擦が小さくなっている。ベアアリングの基本（NSK） alt 軸受け（ベアリング）　

💡光・波¶

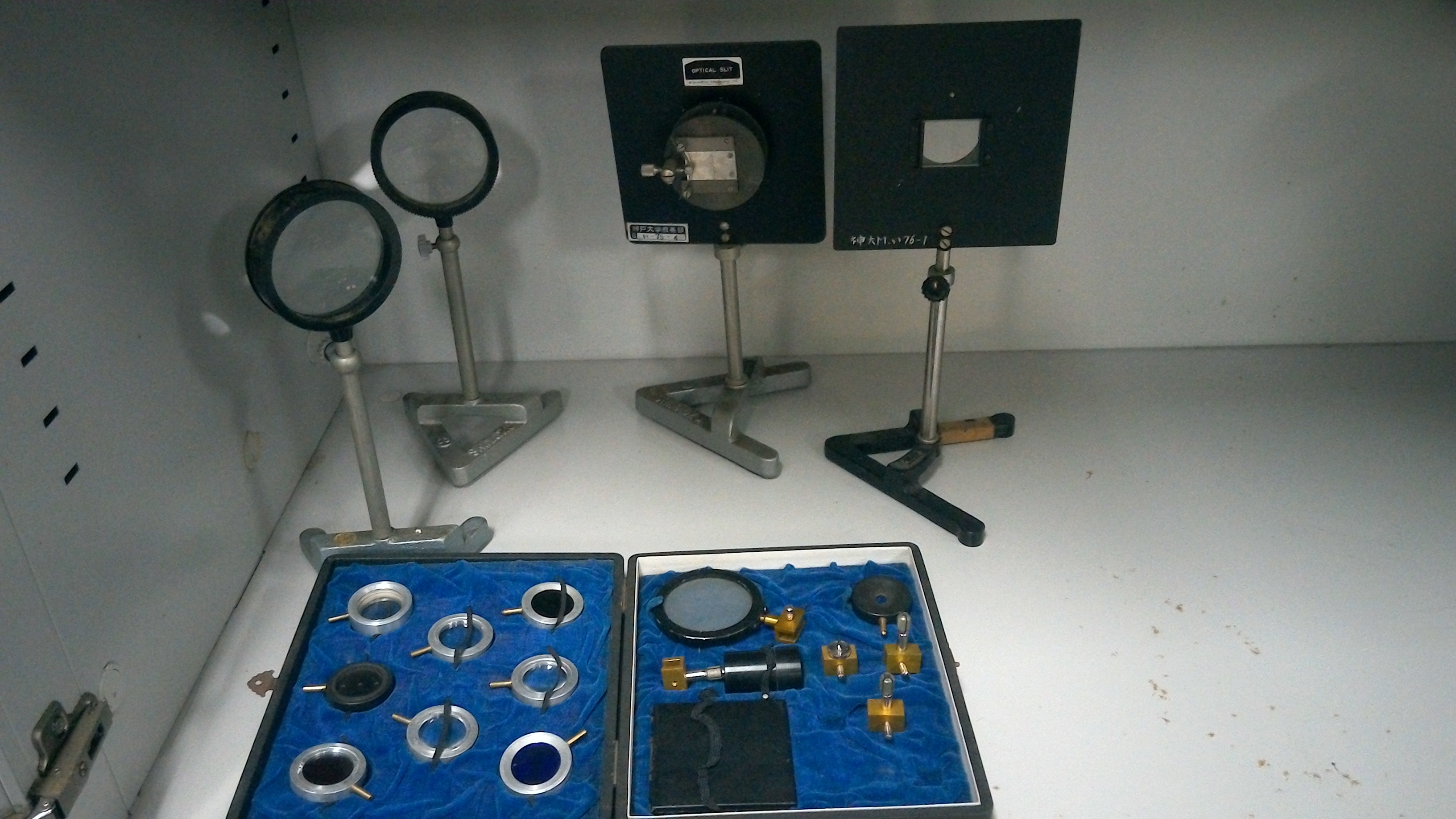

レンズ・スリット(光学実験機器)¶

レンズは顕微鏡や望遠鏡、カメラなどで使われており科学の発展に重要な役割を果たしてきた。レンズ(wikipedia) alt レンズ・スリット　

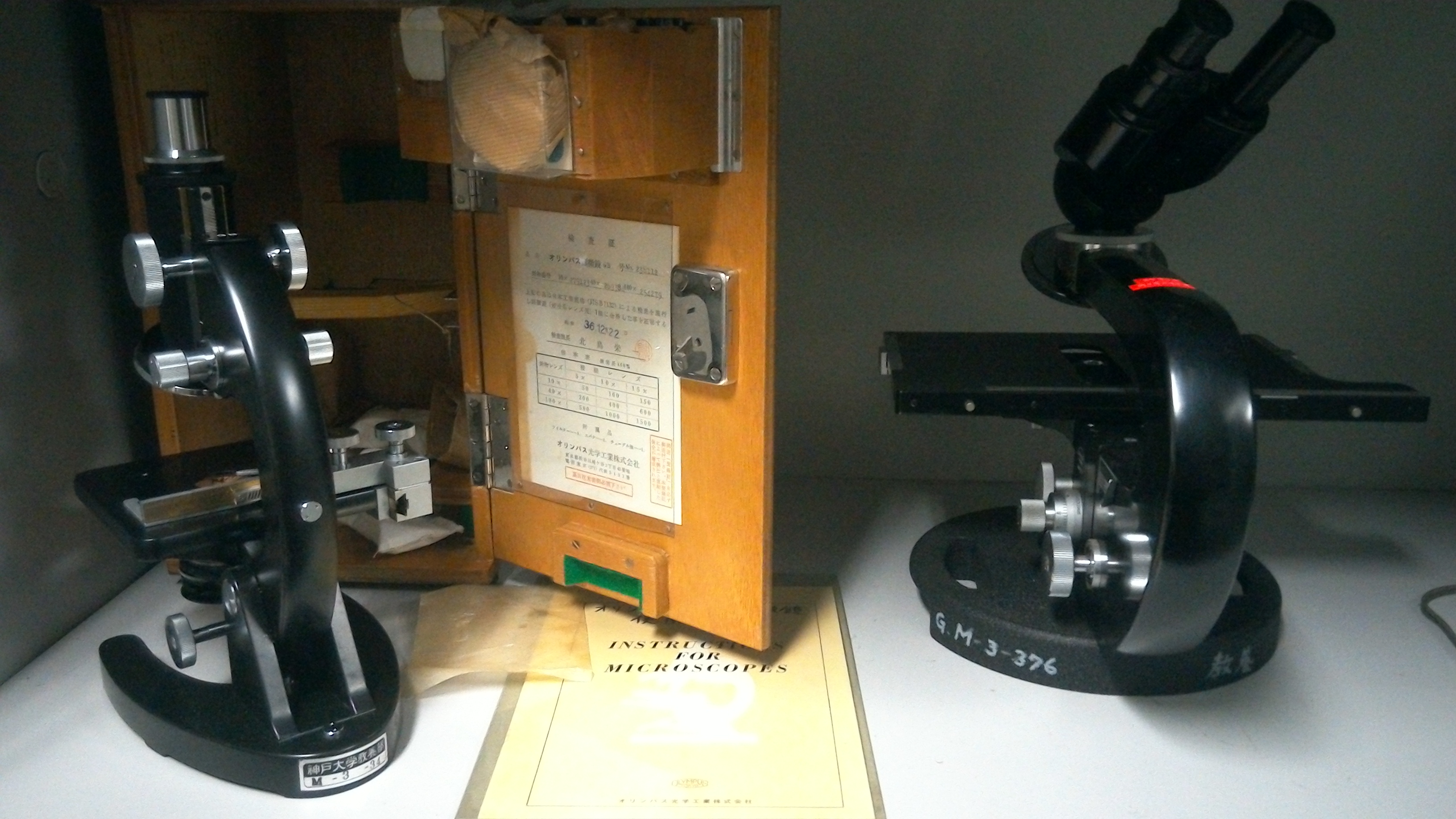

光学顕微鏡 ¶

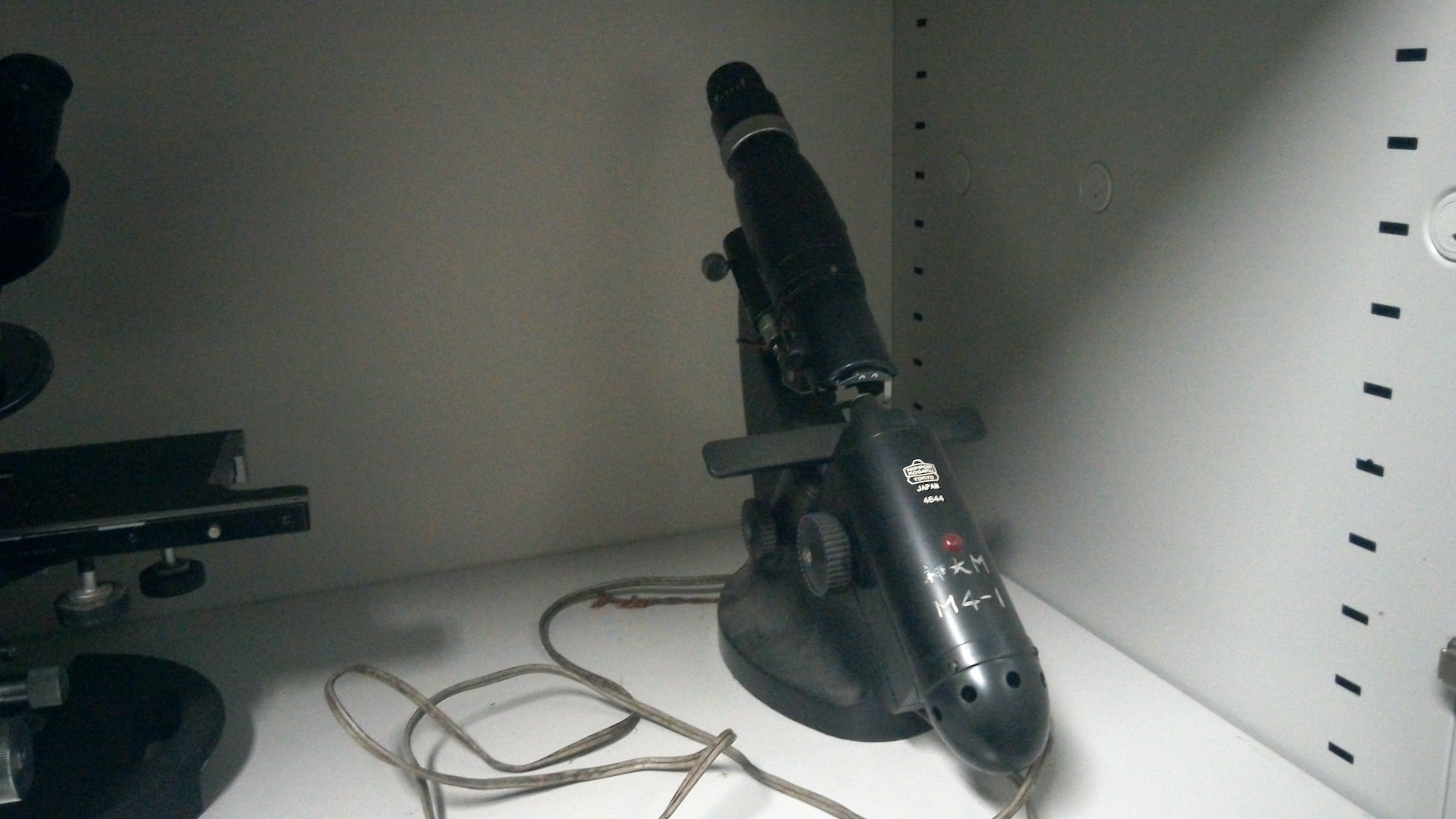

レンズによる光の屈折現象を利用して、対物レンズでつくられる実像を、接眼レンズによってさらに拡大された虚像として観察するものである。顕微鏡入門ガイド(キーエンス) alt 光学顕微鏡1 　

alt 光学顕微鏡2 　

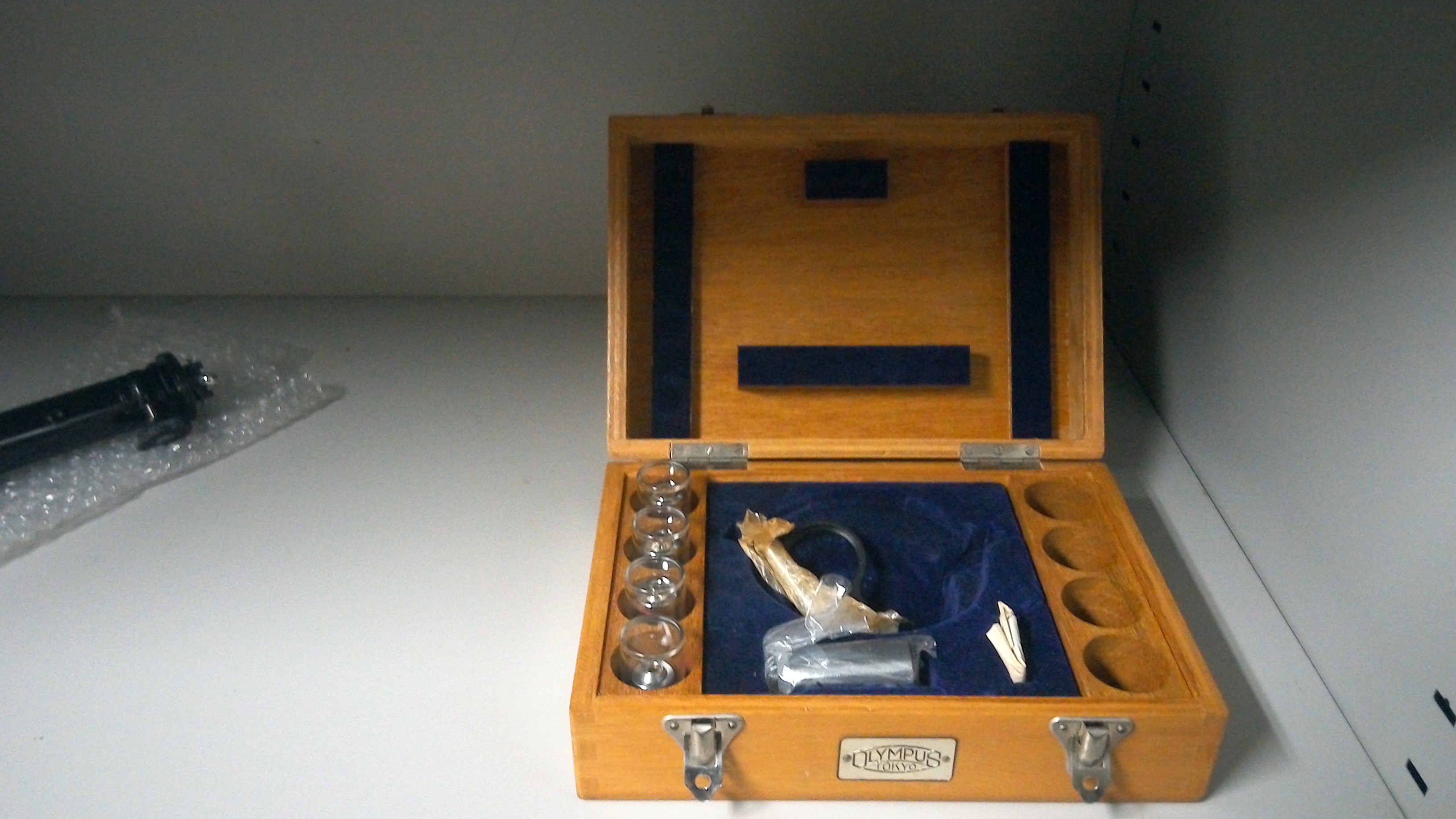

alt 光学顕微鏡部品　

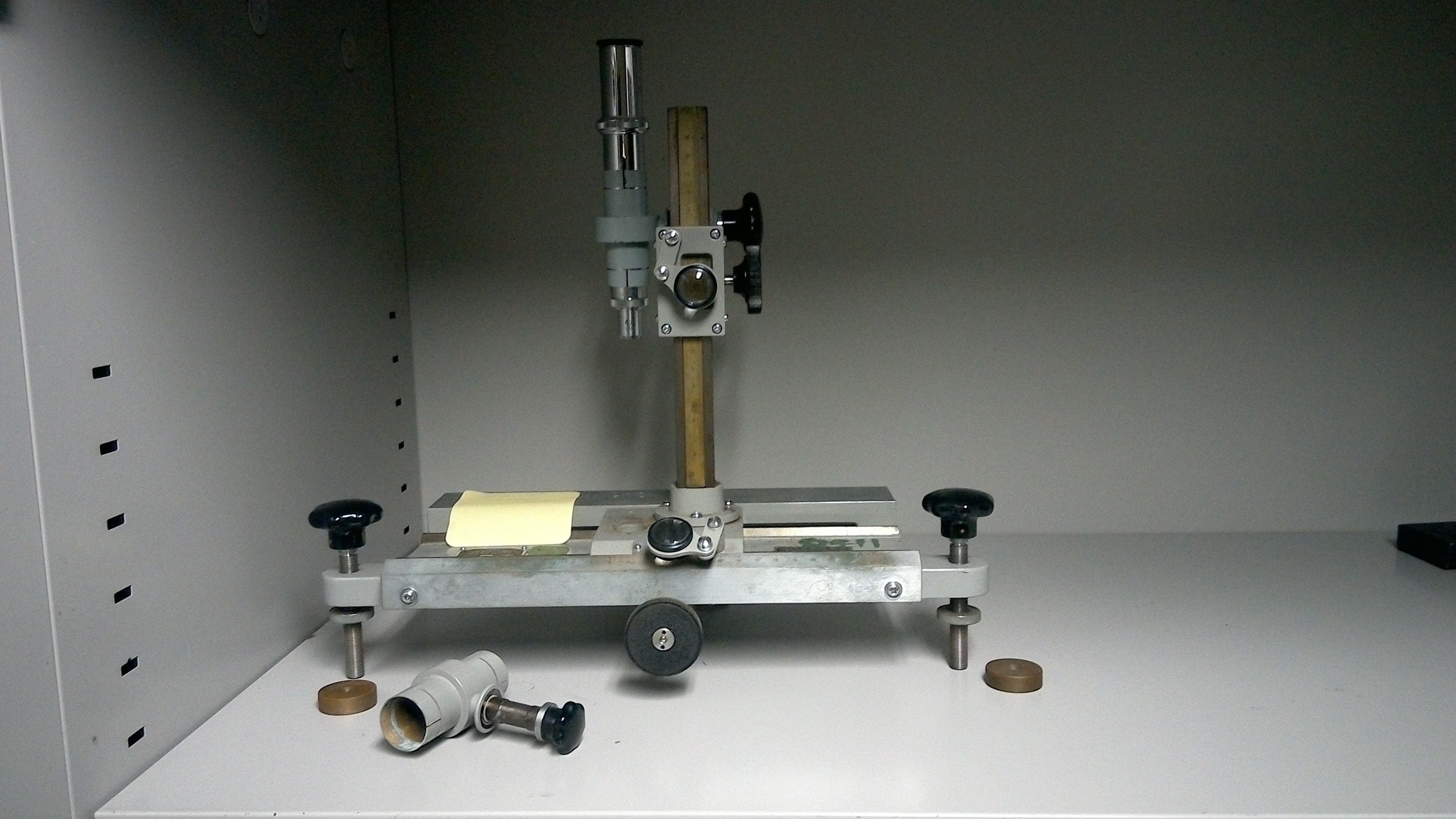

トラベリングマイクロスコープ ¶

通常の顕微鏡の機能に加えて、顕微鏡が水平方向に移動できるようなっており、0.01 mm程度の分解能で長さが測定できる。 alt トラベリングマイクロスコープ　

写真接写装置 ¶

カメラに取り付けて写真の接写を補助するための装置である。使い方イメージ(The Map Times) alt 写真接写装置　

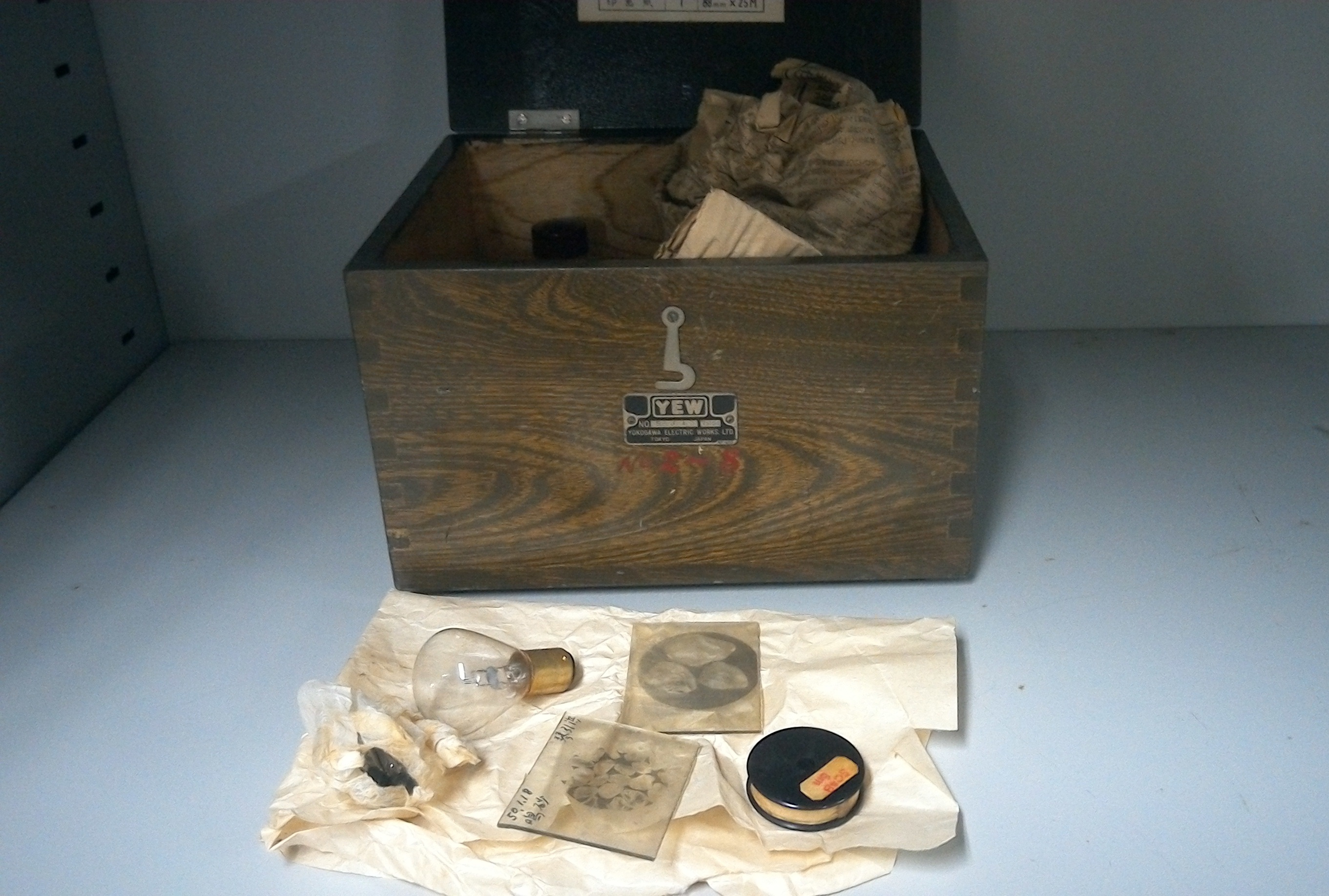

ガラス乾板写真 ¶

ガラス乾板写真とその実験用具。ガラス乾板の話(カメラのキタムラ) alt ガラス乾板写真　

水晶分光写真器 ¶

スリットから光を取り込み、内部の水晶プリズムで波長ごとに分けたうえで、その像をフィルムに記録できるようになっている。光を虹色に分ける(大阪市立科学館) alt 水晶分光写真器　

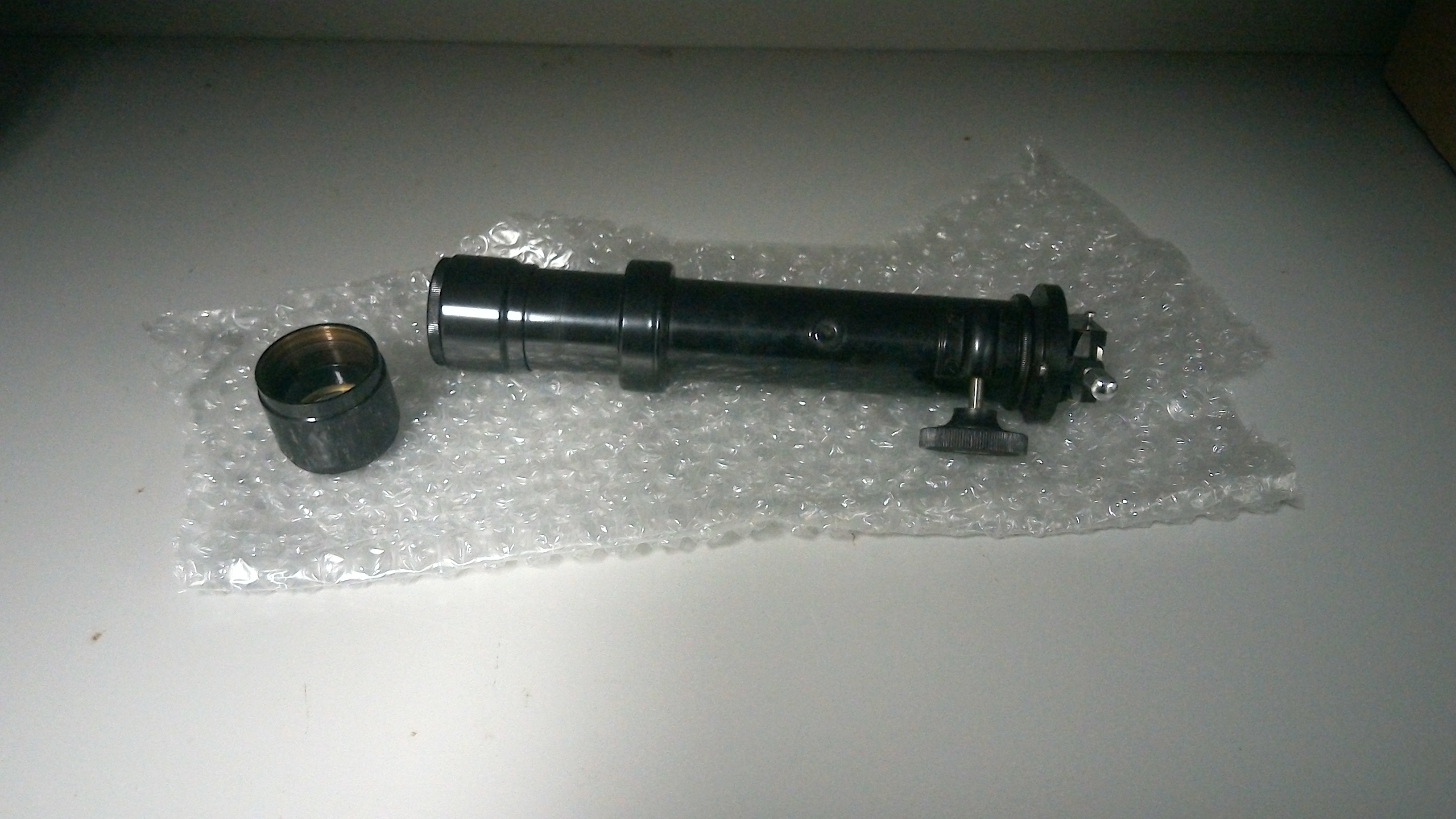

分光器鏡筒 ¶

分光器用の鏡筒であり、光源側には幅が調整できるスリットがついている。分光器（SHIMADZU） alt 分光器鏡筒　

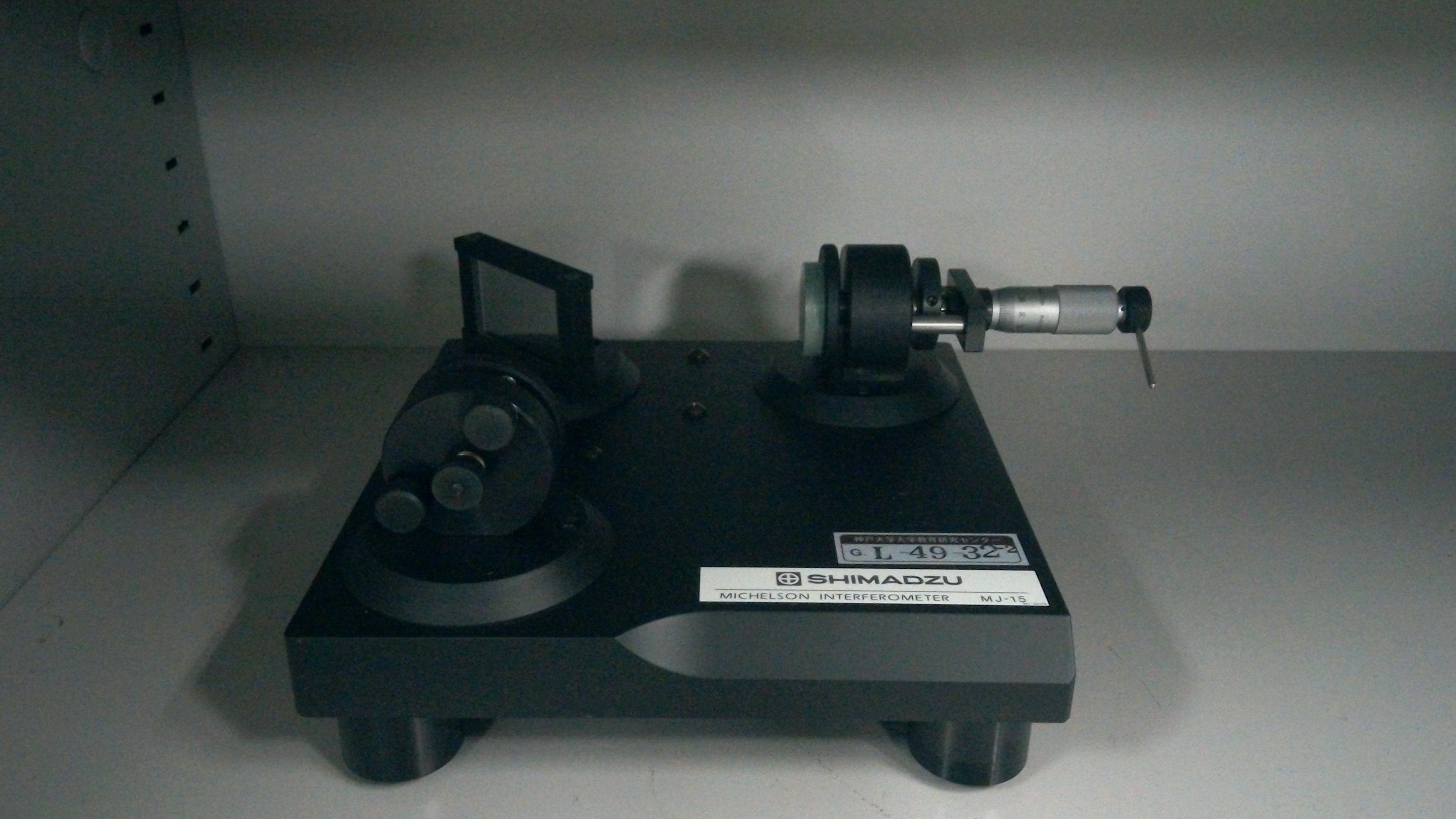

マイケルソン干渉計 ¶

光を半分透過し、半分は反射するハーフミラーを用いて、１つの光源が出た光を２つの経路に分け、その経路差に応じた干渉が観察できるようになっている。マイケルソン干渉計とは（光学技術の基礎知識） alt マイケルソン干渉計　　

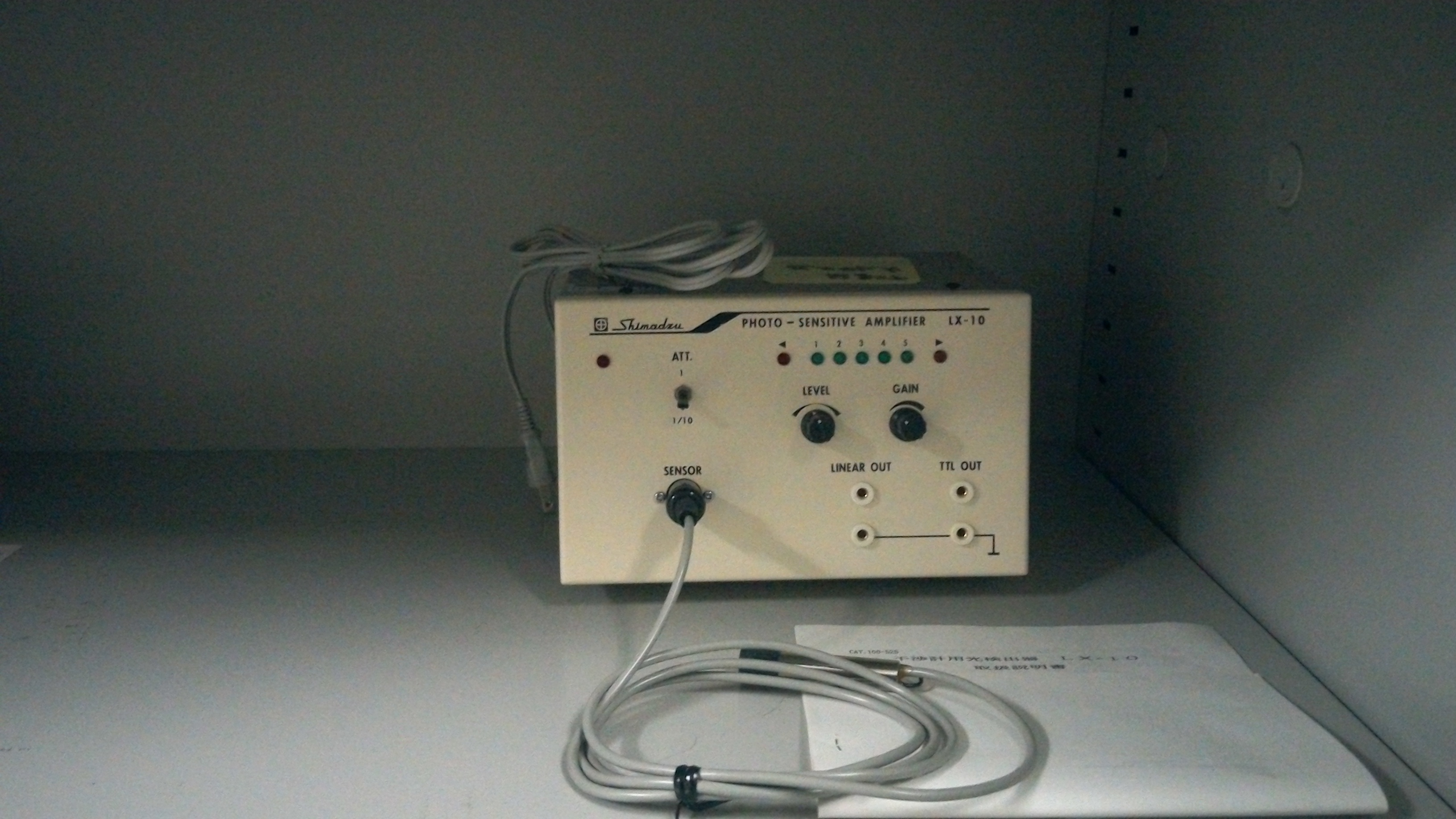

干渉計用光検出器 ¶

マイケルソン干渉計とともに用いる光検出器である。 alt 干渉計用光検出器　

⚡電気・磁気¶

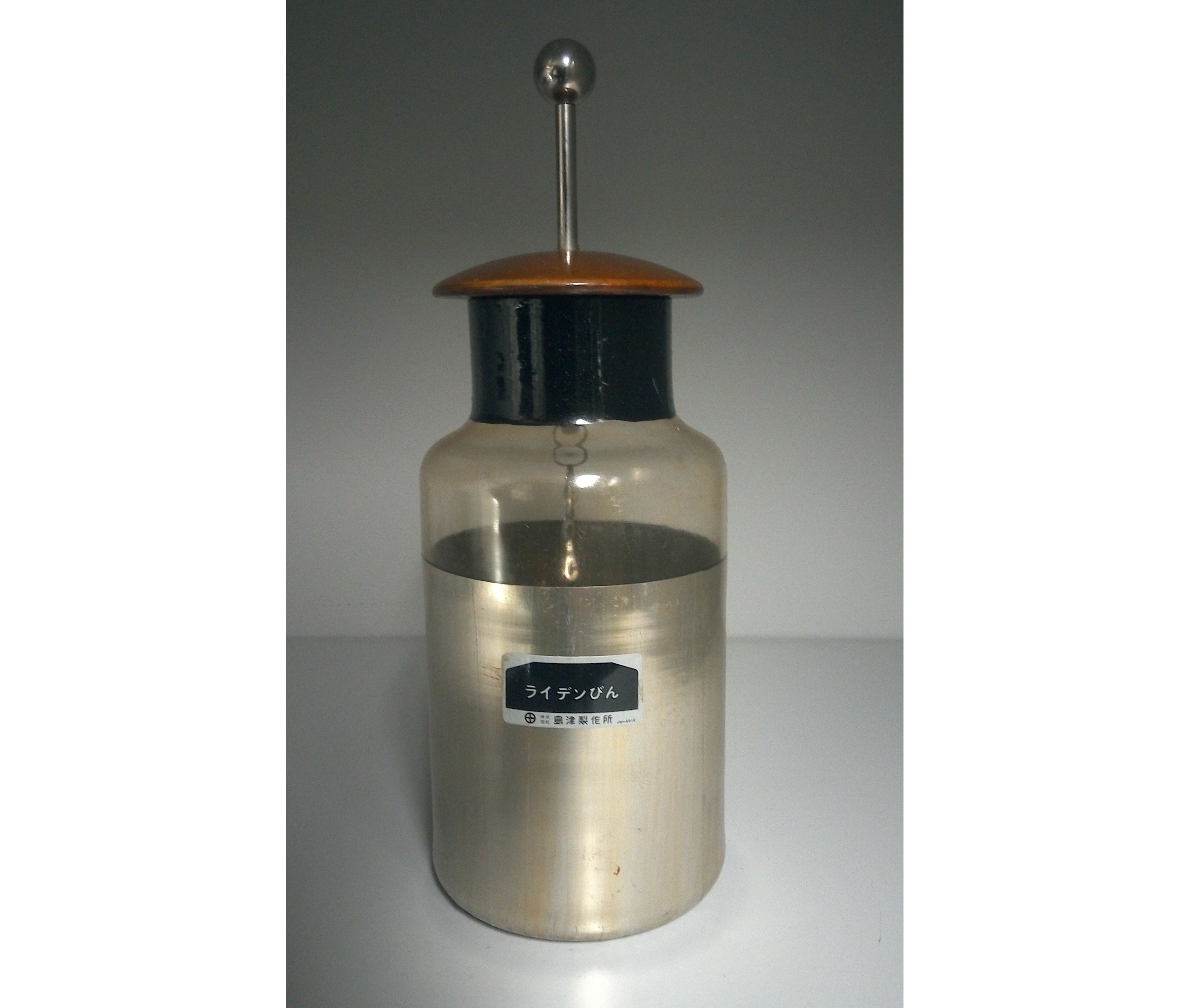

ライデンびん ¶

ガラス瓶の内側と外側に金属が巻かれており、発生した静電気を蓄えることができる。 (Wikipedia) alt ライデンびん　

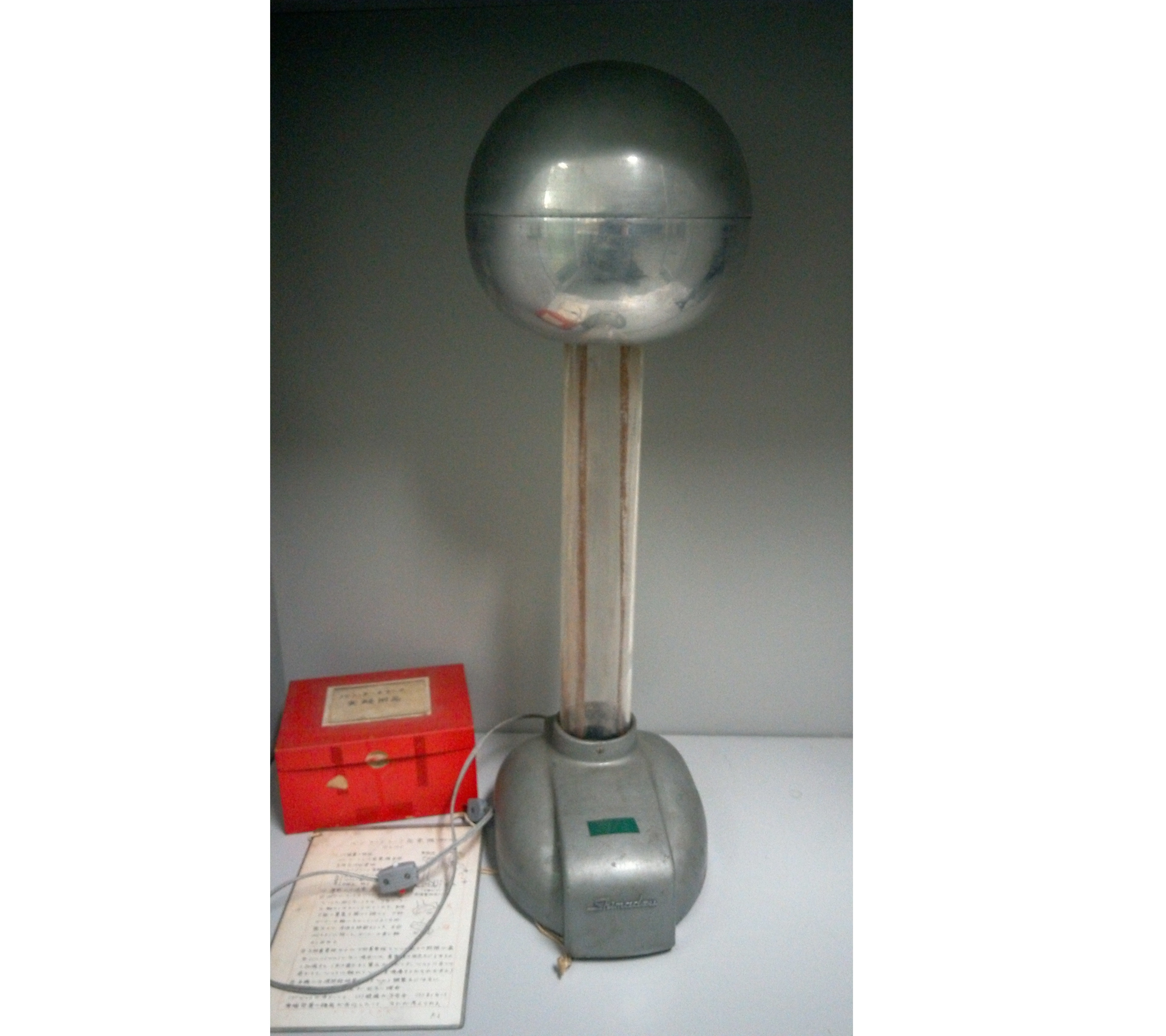

ヴァンデグラフ起電機 ¶

静電気発生装置。ベルトとローラーの摩擦から静電気を発生させ、正電荷が金属球殻にたまるようになっている。 (Wikipeia) alt ヴァンデグラフ起電機　

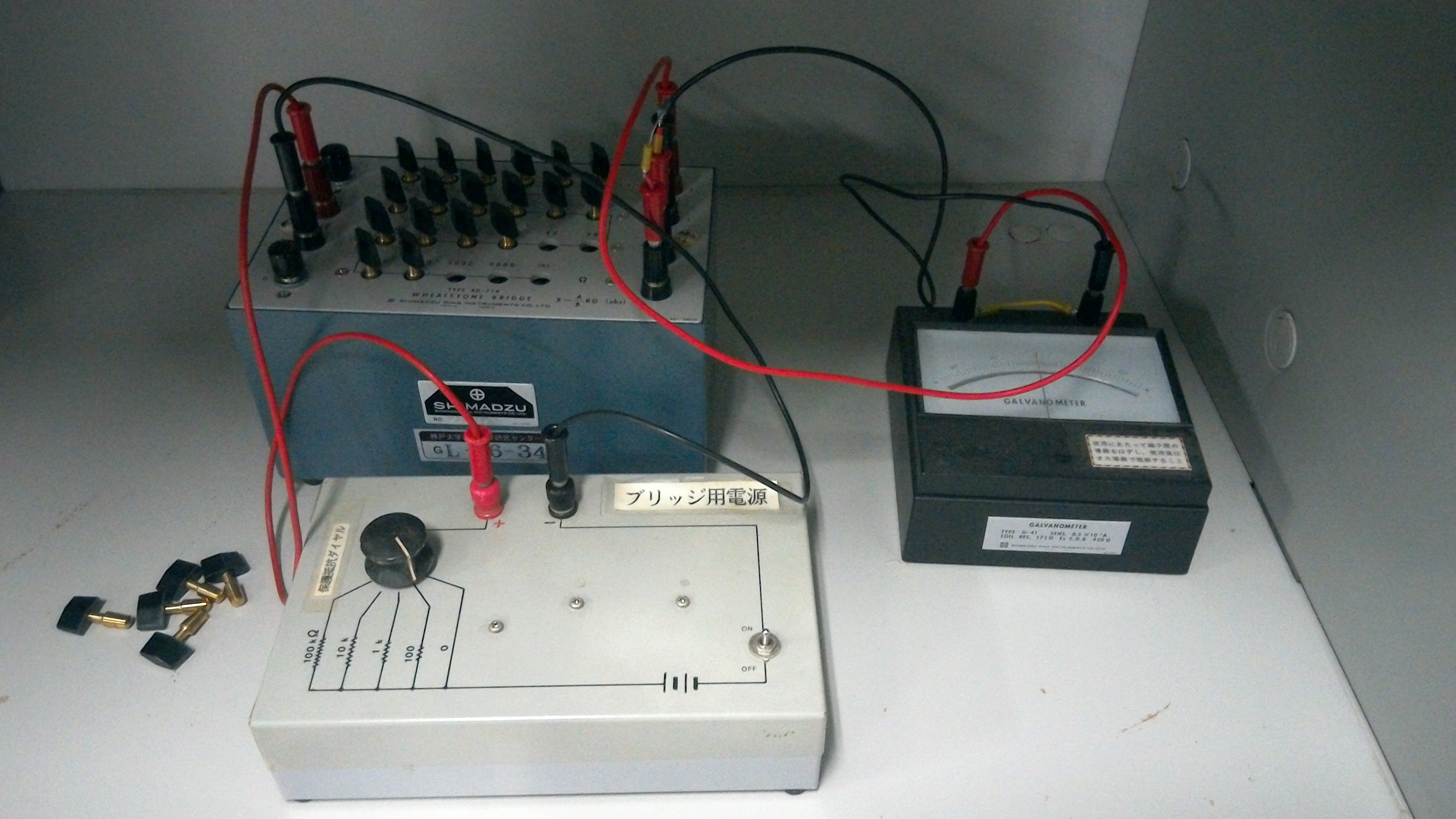

ホイートストンブリッジ電気抵抗測定器 ¶

内蔵されたホーイストンブリッジ回路によって未知の電気抵抗の値が測定できる。ホイートストンブリッジ回路の抵抗測定（やさしい電気回路） alt ホイートストンブリッジ電気抵抗測定器　

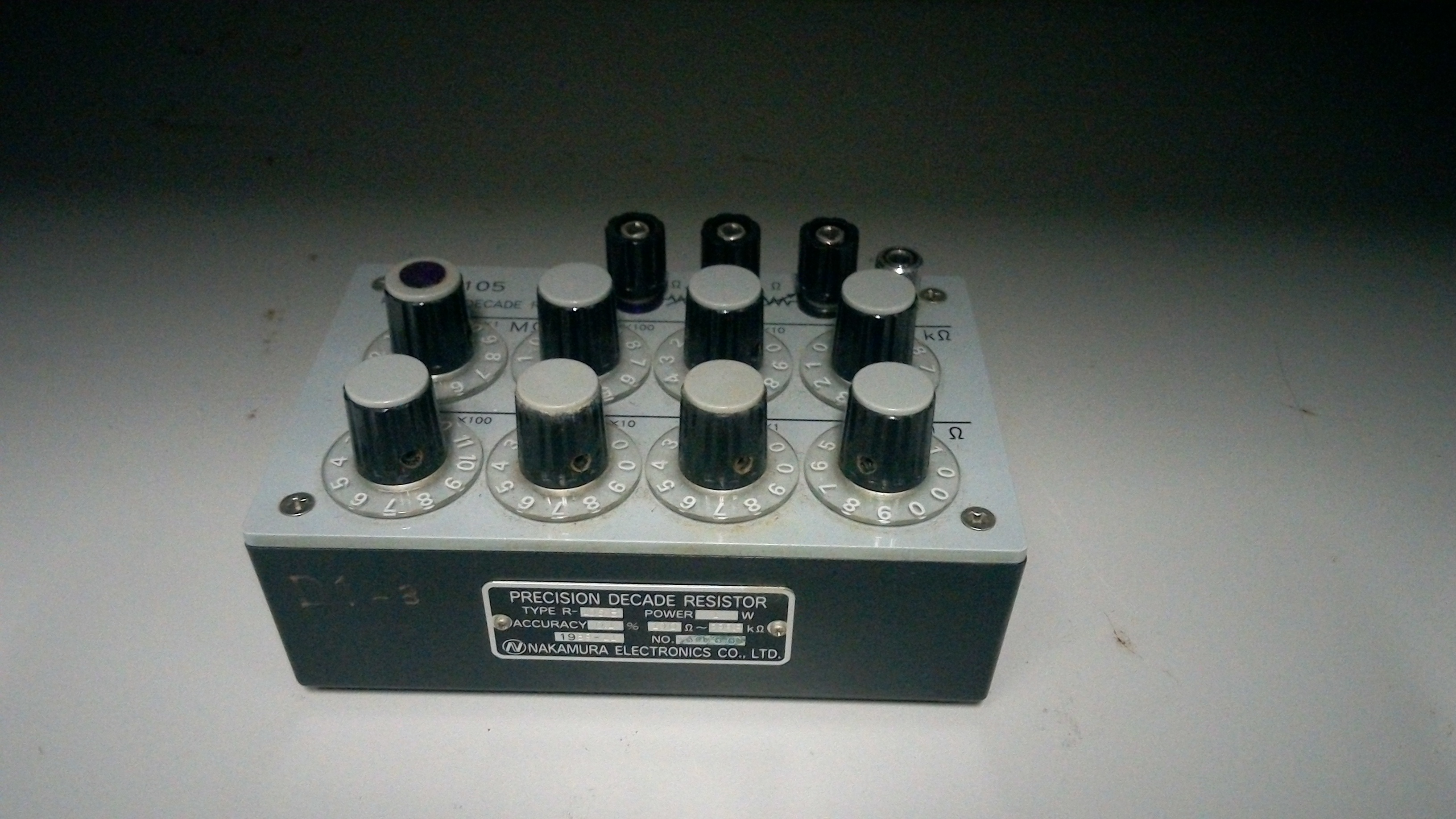

ダイヤル式可変抵抗器 ¶

0.1オームから10Mオームまで0.1オーム単位でダイヤルで指定した抵抗が得られる。 alt 精密抵抗器　

電磁音叉 ¶

音叉と電磁石が組み合わされた器具。電流が流れると電磁石に引きよされて、音叉がたわむ。たわんだ時にスイッチが切れるようになっており、音叉は元の位置に戻る。すると再び電流が流れ音叉がたわむ。これが繰り返されることによって音叉によって発生した音を得る。 (ここが知りたいなぜなに辞典) alt 電磁音叉　

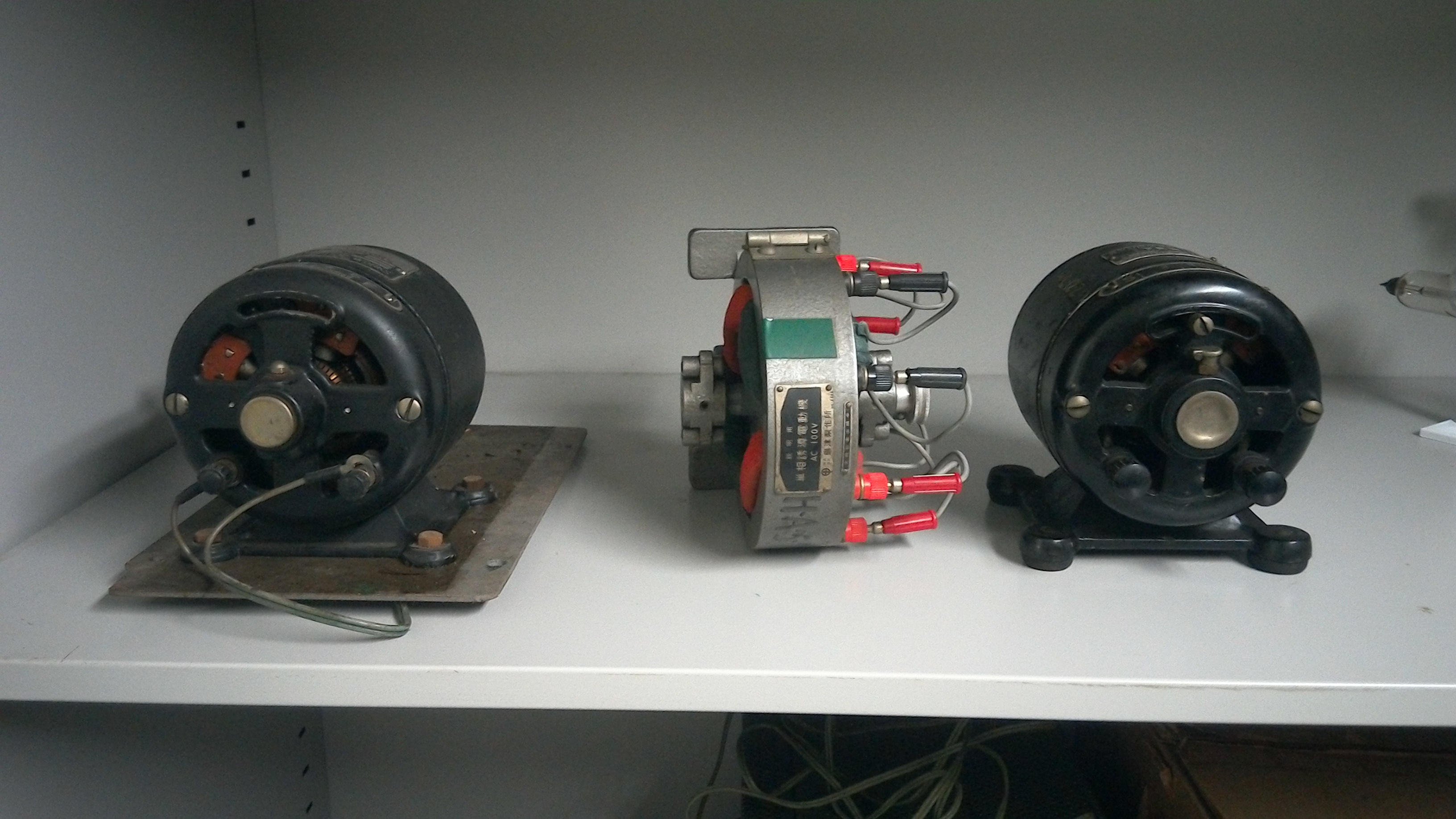

電動機（モーター）¶

電磁気現象を利用して電気エネルギーを回転のエネルギーに変換する装置である。直流モーターと交流モーターがある。モーターが回転する仕組みとは（吉田SKT） alt 電動機(モーター) 　

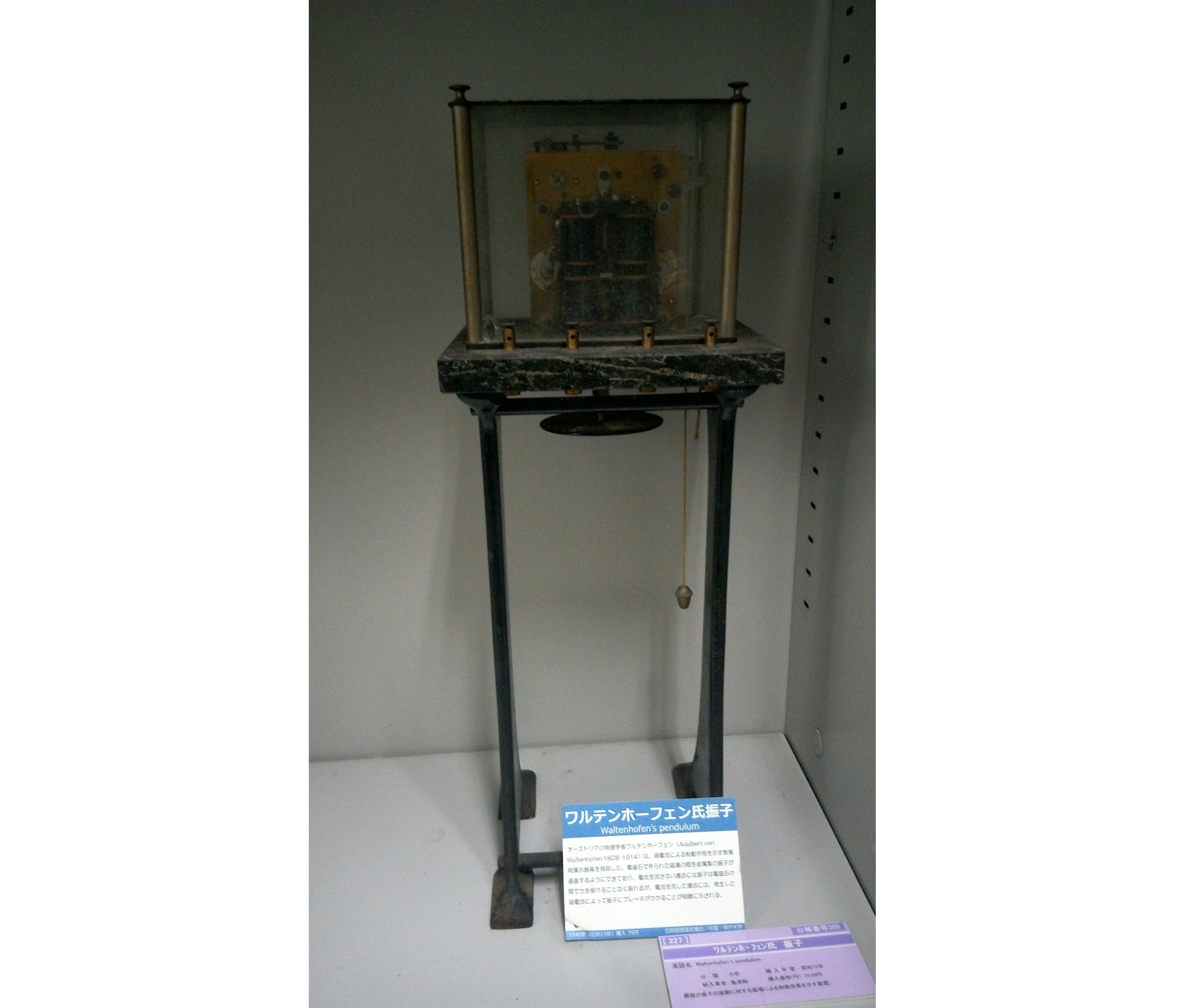

ワルテンホーフェン氏振り子 ¶

金属をおもりにした振り子を磁石でつくった電磁石を中を通す。磁石にくっつく金属なら減速するのは普通のことだが、磁石にくっつかない金属でも渦電流(eddy currents)の発生で減速されることを示した実験器具。 Eddy currents. Waltenhofen's pendulums(PhysicsMax.com) alt ワルテンホーフェン氏振り子　
